實驗設備：
TXT控制器
電源
電線
NTC熱敏電阻
LED燈（帶燈座）
2、 實驗流程：
NTC熱敏電阻又稱負溫度系數熱敏電阻，是一類電阻值隨溫度增大而減小的一種傳感器電阻
，普遍應用于各種家用電器
，包括:溫控器
、咖啡壺
、烤面包機
、冰箱
、電吹風、天花燈
、變壓器等設備
。
NTC熱敏電阻用來測量溫度和防止電源啟動時產生的浪涌電流。

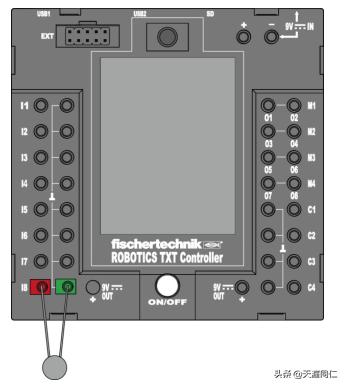

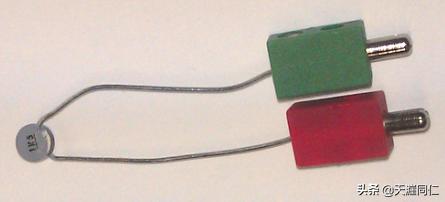

下圖是NTC熱敏電阻與慧魚電線插頭的連接示意圖：
NTC熱敏電阻的原理圖如下：
NTC電阻是一種無源器件
，可以連接到TX控制器上的任何的輸入端口（I1至I8）
。
本例中
，將NTC電阻連接到TX控制器的I8輸入端口

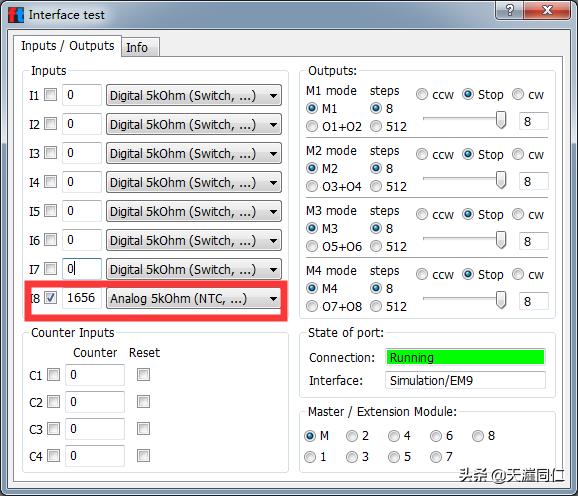

，在ROBO Pro軟件中設置正確的環境和接口連接方式，然后打開接口測試窗口，在I8輸入口類型上選擇"Analog 5kohm（NTC
，…）"
，只有正確的設置與傳感器相匹配的類型后，軟件才能讀取并顯示正確的數值
。
將NTC熱敏電阻插入到TX控制器的I8輸入端
，然后記錄讀數（該值為"室內溫度值"）
。
之后用你的手指捏住NTC熱敏電阻，注意當你的身體熱度逐漸傳導到熱敏電阻時
，讀數會發生什么變化
？保持30秒
，記錄下后的讀數（"手指溫度值"）
，然后放開熱敏電阻
，觀察讀數是否會回到原來的數值
，以及用了多長時間回到原先的數值
。
將NTC熱敏電阻的插頭反向插入TX控制器的輸入端
，觀察管腳反接是否會對NTC熱敏電阻的使用產生影響
？

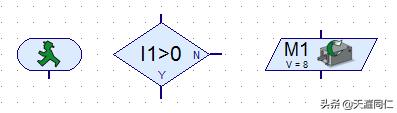

建立新程序
，將"開始"模塊
、"模擬分支"模塊和"電機輸出"模塊拖拽至程序窗口
。
復制3個"模擬分支"模塊，再復制4個"電機輸出"模塊。
將其中一個電機模塊的動作設置為"Off（停止）"，另外四個電機模塊的亮度分別設置為"2"
、"4"
、"6""8"：

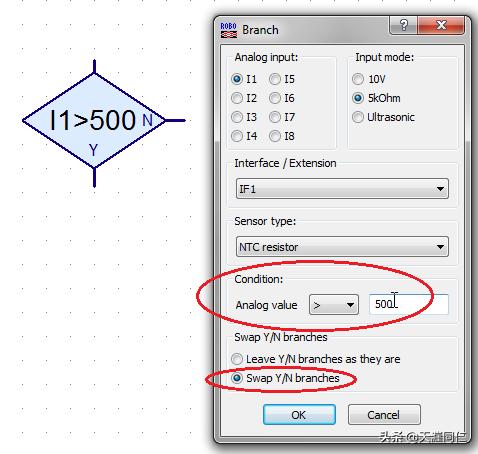

設置第一個"模擬分支"模塊的判斷數值為剛才所記錄下的"室內溫度值"減去25（25為誤差精度），然后選擇交換"Y/N分支"
；其他的四個"模擬分支"模塊的判斷數值分別為"手指溫度值"到"室內溫度值"的數值區間的4等分區間絕對值
，設置交換"Y/N分支"：

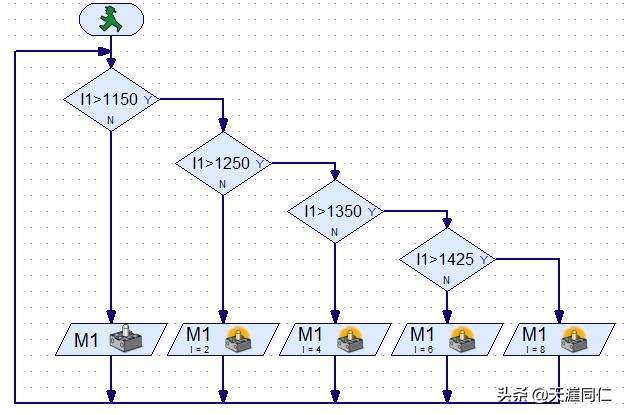

完整的參考程序如下圖所示：
測試本程序，程序運行過程中用手捏住NTC熱敏電阻30秒
，查看LED燈亮度的變化情況
。
