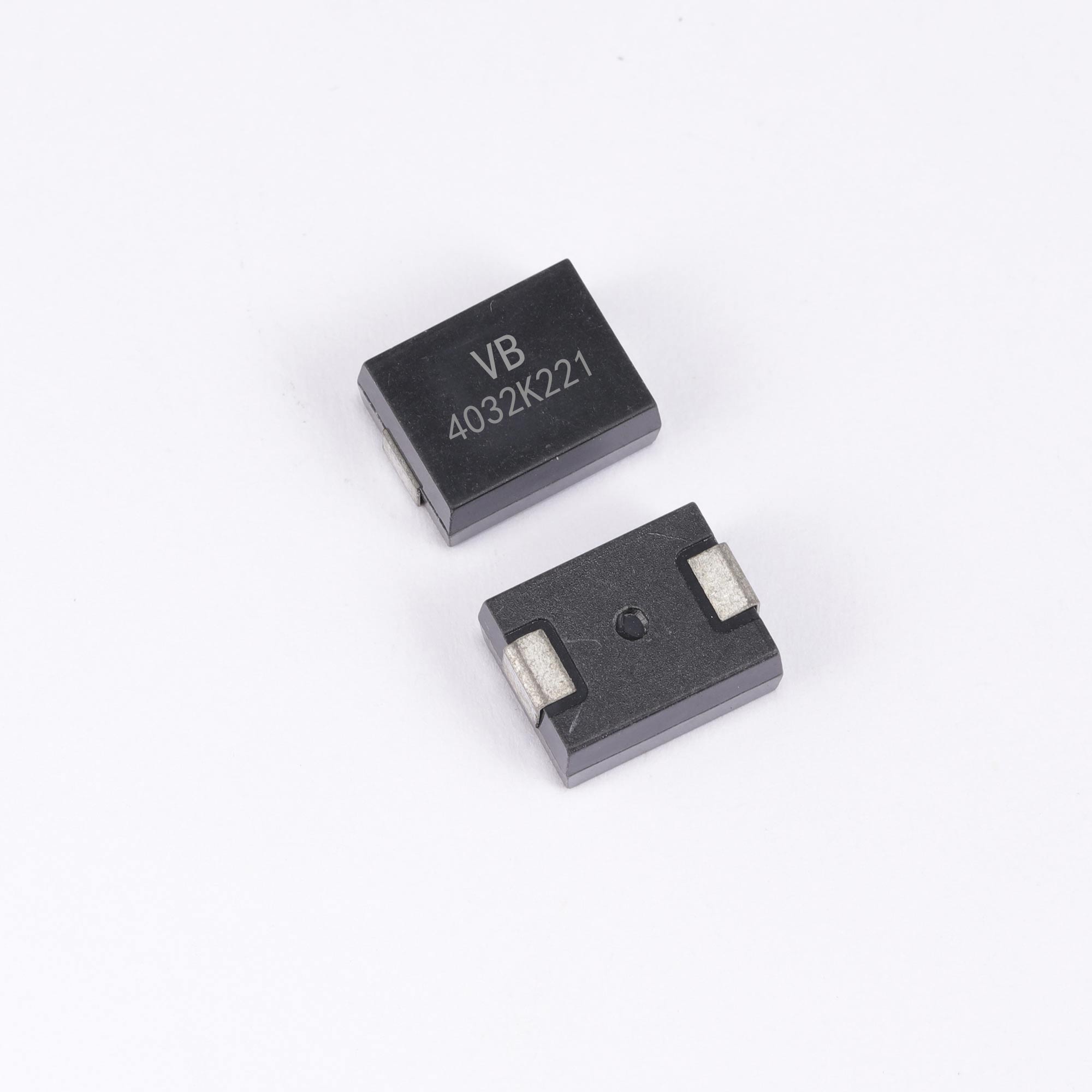

在越來越多的DOBLED燈具中 ，已經大量應用塑封貼片壓敏電阻代替插件和疊層貼片壓敏了
。我司已經批量出貨，為客戶替換7D471K和10D471K
，通過多項嚴格測試
，低VC
。
EMC寄語：隨著時代的發展，越來越多的電子、電氣設備或系統產品都需要進行檢驗檢測，其中EMC測試是的檢驗檢測指標之一。但EMC測試項目費用較貴，EMC實驗室造價昂貴，絕大部分測量設備又需要采用進口設備，導致很少檢驗檢測機構有能力建造EMC實驗室。產品的EMC性能是設計階段賦予的，一般電子產品設計時如果不考慮EMC因素，就會很容易導致EMC測試失敗，以致不能通過相關EMC法規的測試或認證
。例如
，產品設計研發工程師們根據需求
，設計出效果良好的濾波電路
，置入產品I/O(輸入/輸出）接口的前級
，可使因傳導而進入系統的干擾噪聲消除在電路系統的入口處
；設計出隔離電路（如變壓器隔離和光電隔離等）解決通過電源線
、信號線和地線進入電路的傳導干擾
，同時阻止因公共阻抗
、長線傳輸而引起的干擾
；設計出能量吸收回路
，從而減少電路
、器件吸收的噪聲能量；通過選擇元器件和合理安排的電路系統
，使干擾的影響減少
。
1、150kHz-1MHz，以差模為主
，
1MHz-5MHz，差模和共模共同起作用，
5MHz 以后基本上是共模。差模干擾的分容性藕合和感性藕合。一般
1MHz以上的干擾是共模，低頻段是差摸干擾
。用一個電阻串個電容后再并到
Y電容的引腳上，用示波器測電阻兩引腳的電壓可以估測共模干擾。
3、小功率電源可采用PI型濾波器處理(建議靠近變壓器的電解電容可選用較大些)。4、前端的π型EMI零件中差模電感只負責低頻EMI，體積別選太大(DR8太大，能用電阻型式或DR6更好)否則幅射不好過，必要時可串磁珠，因為高頻會直接飛到前端不會跟著線走。
5、傳導冷機時在
0.15MHz-1MHz超標，熱機時就有7dB余量。主要原因是初級
電容DF值過大造成的，冷機時
ESR比較大，熱機時ESR比較小，開關電流在
ESR上形成開關電壓，它會壓在一個電流
LN線間流動，這就是差模干擾。解決辦法是用
ESR低的電解電容或者在兩個電解電容之間加一個差模電感。
6、測試150kHz總超標的解決方案：加大X電容看一下能不能下來，如果下來了說明是差模干擾
。如果沒有太大作用那么是共模干擾，或者把電源線在一個大磁環上繞幾圈
， 下來了說明是共模干擾
。如果干擾曲線后面很好，就減小
Y電容，看一下布板是否有問題
，或者就在前面加磁環。
7、可以加大
PFC輸入部分的單繞組電感的電感量。
8、PWM線路中的元件將主頻調到60kHz左右。
9、用一塊銅皮緊貼在變壓器磁芯上。
10、共模電感的兩邊感量不對稱
，有一邊匝數少一匝也可引起傳導
150kHz-3MHz超標。11、一般傳導的產生有兩個主要的點：
200kHz和20MHz左右，這幾個點也體現了電路的性能
;200kHz左右主要是漏感產生的尖刺;20MHz左右主要是電路開關的噪聲。處理不好變壓器會增加大量的輻射，加屏蔽都沒用
，輻射過不了。
12、將輸入電容改為低內阻的電容 。
13 、對于無
Y-CAP電源，繞制變壓器時先繞初級 ，再繞輔助繞組并將輔助繞組密繞靠一邊
，后繞次級。
14 、將共模電感上并聯一個幾
k到幾十k電阻 。
15、將共模電感用銅箔屏蔽后接到大電容的地 。
16 、在
PCB設計時應將共模電感和變壓器隔開一點以免互相干擾。17、保險套磁珠
。
18、三線輸入的將兩根進線接地的
Y電容容量從2.2nF減小到471。
19、對于有兩級濾波的可將后級0.22uFX電容去掉(有時前后X電容會引起震蕩) 。
20、對于π型濾波電路有一個
電容躺倒放在PCB上且靠近變壓器此電容對傳導150kHz-2MHz的L通道有干擾，改良方法是將此電容用銅泊包起來屏蔽接到地，或者用一塊小的
PCB將此電容與變壓器和PCB隔開。或者將此電容立起來
， 也可以用一個小電容代替
。
21、對于π型濾波電路有一個電容躺倒放在PCB上且靠近變壓器此電容對傳導150kHz-2MHz的L通道有干擾，改良方法是將此電容用一個
1uF/400V或者說0.1uF/400V電容代替， 將另外一個電容加大。
22、將共模電感前加一個小的幾百
uH差模電感。
23、將開關管和散熱器用一段銅箔包繞起來，并且銅箔兩端短接在一起
，再用一根銅線連接到地。
25、將開關管用金屬套起來連接到地。 buck26 、加大
X2電容只能解決150kHz左右的頻段 ，不能解決
20MHz以上的頻段，只有在電源輸入加以一級鎳鋅鐵氧體黑色磁環 ，電感量約
50uH-1mH 。
27、在輸入端加大X電容 。
28 、加大輸入端共模電感。
29 、將輔助繞組供電二管反接到地
。
30、將輔助繞組供電濾波電容改用瘦長型電解電容或者加大容量 。
31 、加大輸入端濾波電容。
32 、
150kHz-300kHz和20MHz-30MHz這兩處傳導都不過 ，可在共模電路前加一個差模電路。也可以看看接地是否有問題
，該接地的地方一定要加強接牢
，主板上的地線一定要理順，不同的地線之間走線一定要順暢不要互相交錯的
。
33 、在整流橋上并電容，當考慮共模成分時
，應該鄰角并電容
，當考慮差模成分時，應該對角并電容
。
34 、加大輸入端差模電感。
1、設備開關電源的開關回路：騷擾源主頻幾十kHz到百余kHz，高次諧波可延伸到數十MHz。 2、設備直流電源的整流回路：工頻線性電源工頻整流噪聲頻率上限可延伸到數百kHz；開關電源高頻整流噪聲頻率上限可延伸到數十MHz。 3、電動設備直流電機的電刷噪聲：噪聲頻率上限可延伸到數百MHz。 4、電動設備交流電機的運行噪聲：高次諧波可延伸到數十MHz。 5、變頻調速電路的騷擾發射：開關調速回路騷擾源頻率從幾十kHz到幾十MHz。 6、設備運行狀態切換的開關噪聲：由機械或電子開關動作產生的噪聲頻率上限可延伸到數百MHz。7、智能控制設備的晶振及數字電路電磁騷擾：騷擾源主頻幾十kHz到幾十MHz，高次諧波可延伸到數百MHz。8、微波設備的微波泄漏：騷擾源主頻數GHz。 9、電磁感應加熱設備的電磁騷擾發射：騷擾源主頻幾十kHz，高次諧波可延伸到數十MHz。 10電視電聲接收設備的高頻調諧回路的本振及其諧波：騷擾源主頻數十MHz到數百MHz，高次諧波可延伸到數GHz。11、信息技術設備及各類自動控制設備的數字處理電路：騷擾源主頻數十MHz到數百MHz（經內部倍頻主頻可達數GHz），高次諧波可延伸到十幾GHz。
